- 商品名称: LK4主令控制器
LK4 系列主令控制器适用于交流 50Hz 电压至 380V 及直流电压至 220V 的电路中，为自动化电力传动装置中的控制原件。主令控制器可直接或经过减速器与操作机构联接

型号：LK4

用途：主令控制器的基本原件有凸轮装配与触头装配。凸轮装配由轴与凸轮盘组合而成。凸轮盘由两个同样的半圆块所组成，每块上开有十个孔及一条圆槽，两孔间隔为 18°。凸轮片上开有槽孔，可向固定螺栓左右两边各调动 10° 30′，因而受凸轮所控制的触头断开与闭合的位置也可随之调整。由于主令控制器触头断弧能力及机械部分抗磨性的限制，凸轮盘的回转度速度不得超过 60 转 / 分。每一凸轮转盘作用一只电路，凸轮盘数相当于控制器的电路数。当主令控制器有较多的电路时，则是有两组凸轮装配，动触头装配与静触头装配。同时根据需要，主令控制器的凸轮装配可以并联回转，即两组凸轮装配同时旋转，也可串联旋转，即**组的凸轮装配和第二组凸轮装配依次回转。

按 LK4 系列主令控制器的外壳装置可分为保护式主令控制器LK4-0 LK4-1 防水式主令控制器 LK4-6

按 LK4 系列主令控制器的有否减速可分为两种

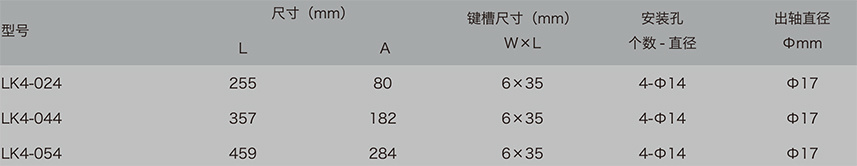

按 LK4-024 LK4-044 LK4-054 是不带减速的主令控制器。

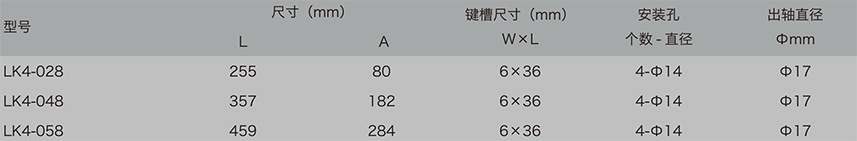

除 1.4.1 所列的LK4 主令控制器，其它的 LK4 主令控制器均带减速器。

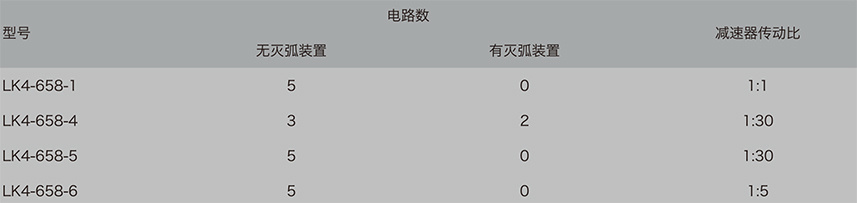

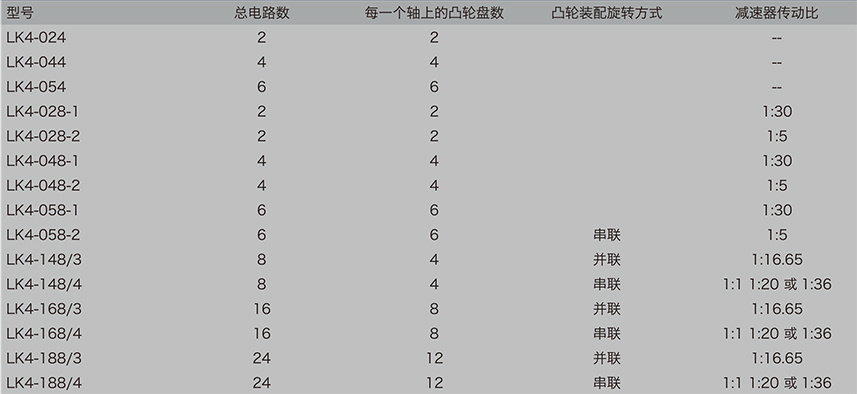

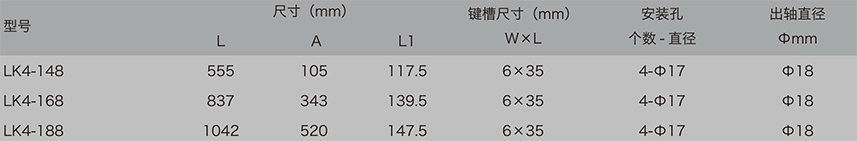

LK4-148/3 LK4-148/4 LK4-168/3 LK4-168/4 LK4-188/3 LK4-188/4 主令控制器具有两组凸轮装配，经过减速器与操作机构联接，减速可以使两组凸轮装配并联回转或串联回转。LK4-658 型主令控制器为防水式，具有一组凸轮装配、用装于主令控制器壳上是我蜗轮减速器与传动轴相联接。该主令控制器的触头系列，稍有不同于其他的主令控制器，其 5 个电路中的 2 个电路可装设灭弧装置、因此上面的静触头套以弧罩，由灭弧线圈建立磁场产生磁吹作用而达到灭弧作用。

维修与保管：

控制器在使用过程中如发现接触不良和烧伤现象可更换动静触头

控制器的转动部位定期加注润滑油

控制器在运输和保管过程中，不得受到雨雪侵袭，应储存在空气流通，相对湿度不大于 80%（相当于 +20℃ ±5℃）温度不高于 +40℃及不低于 -25℃的仓库中

订货须知：

在订货时必须注明

主令控制器型号及名称；对 LK4-148/4 LK4-168/4 LK4-188/4 型尚需说明减速器的速比

一般型或湿热型
